Ainuo AN87310 Single phase AC/Dc power analyzer

เครื่องวิเคราะห์ค่าพลังงานไฟฟ้า แบบกระแสตรงและกระแสสลับ

Single phase AC/DC Power Analyzer Meter

AN87310

รายละเอียดทั่วไป:

เครื่องวิเคราะห์พลังงาน กระแสตรงและกระแสสลับ เป็นการใช้คอนโทรลเลอร์ชนิด STM32 เป็นตัวหลักและมีการเสริมด้วย FPGA โดยใช้การสุ่มตัวอย่างโดยตรงและเทคโนโลยีการระบุอัจฉริยะ ใช้กันอย่างแพร่หลายในการวัดทางไฟฟ้าของอุปกรณ์ไฟฟ้าเฟสเดียว เช่นแรงดันไฟฟ้า กระแสไฟฟ้า, ตัวประกอบกำลัง, ความถี่, พลังงานไฟฟ้า, เวลา, ฮาร์โมนิกส์ ฯลฯ , จอแสดงผลมีขนาดกว้าง 4 แบบ LED, มีปุ่มทางลัด, ช่องดิสก์ U สำหรับอ่าน/เขียนได้ พร้อมมีพอร์ทไว้สำหรับสื่อสารแบบอนุกรม, การแจ้งเตือนพารามิเตอร์, การตั้งค่าอัตราส่วนแรงดัน / กระแสไฟฟ้าและฟังก์ชั่นอื่น ๆ

1. แบนด์วิดธ์: DC, 0.5 ~ 100kHz;
2. ความแม่นยำ: 0.1%;
3. แรงดันไฟฟ้า: 0.15 ~ 1000V
4. กระแส : 0.2m ~ 50A (รวมถึงช่วงที่กำหนดเอง)
5. MODBUS, 50 ฮาร์มอนิ, อินพุตเซ็นเซอร์ภายนอก

รายละเอียดทางดทคนิค:

  รุ่น                                                                    AN87310
  กระแสไฟ   20A
  การเดินสายไฟ   1P2W (เฟสเดียว 2 สาย)
  อินพุทความต้านทาน   แรงดันไฟฟ้า: ประมาณ 2MΩ
  อินพุทกระแสโดยตรง: ประมาณ 10mΩ (20A)
  อินพุทเซ็นเซอร์กระแส: ประมาณ 100kΩ
  อัตราการสุ่มตัวอย่างโฆษณา   ประมาณ 100kS / s
  ปัจจัยสูงสุดเต็มรูปแบบ   3
  แรงดันไฟฟ้า (ต่ออินพุทโดยตรง)   15/30/60/100/150/300/600/1000 * [V]: * Full factor factor สูงสุด (1000V): 1.5
  กระแส (ต่ออินพุทโดยตรง)   100m / 200m / 500m / 1/2/5/10/20 [A]
  กระแส (ต่ออินพุทผ่านตัวเซ็นเซอร์)   50m / 100m / 200m / 500m / 1/2/5/10 [V]
  ความแม่นยำของแรงดัน / กระแส   (1% ~ 110%) ×ช่วง
  ตัวประกอบกำลัง (PF)   ± (0.001 ~ 1.000)
  ความแม่นยำแรงดัน   DC ± (0.1% ×จอแสดงผล + ช่วง 0.2% ×)
  0.5Hz≤f <45Hz ± (0.1% ×จอแสดงผล + 0.2% ×ช่วง)
  45Hz≤f≤66Hz± (0.1% ×จอแสดงผล + 0.1% ×ช่วง)
  66Hz < f≤1kHz± (0.1% ×จอแสดงผล + ช่วง 0.2% ×)
  1kHz <f≤10kHz± ((0.07 × f)% x จอแสดงผล + ช่วง 0.3% ×)
  10kHz <f≤100kHz± (0.5% x จอแสดงผล + 0.5% ช่วง x), ± ((0.04 × (f – 10))% x จอแสดงผล)
  ข้อผิดพลาดการขยายตัวแรงดันไฟฟ้า   0.05% (รวมถึงเแฟตเตอร์ k = 95% เดียวกันด้านล่าง)
  ความแม่นยำกระแส   DC ± (0.1% ×จอแสดงผล + ช่วง 0.2% ×)
  0.5Hz≤f <45Hz ± (0.1% ×จอแสดงผล + 0.2% ×ช่วง)
  45Hz≤f≤66Hz± (0.1% ×จอแสดงผล + 0.1% ×ช่วง)
  66Hz < f≤1kHz± (0.1% ×จอแสดงผล + ช่วง 0.2% ×)
  1kHz <f≤10kHz± ((0.07 × f)% x จอแสดงผล + ช่วง 0.3% ×)
  10kHz <f≤100kHz± (0.5% x จอแสดงผล + 0.5% ช่วง x), ± ((0.04 × (f – 10))% x จอแสดงผล)
  ข้อผิดพลาดการขยายตัวของกระแส   0.10%
  ความแม่นยำพลังงานที่ใช้งาน   DC ± (0.1% ×จอแสดงผล + ช่วง 0.2% ×)
  0.5Hz≤f <45Hz ± (0.3% ×จอแสดงผล + ช่วง 0.2% ×)
  45Hz≤f %66Hz ± (0.1% ×จอแสดงผล + 0.1% ×ช่วง)
  66Hz < f≤1kHz± (0.2% ×จอแสดงผล + ช่วง 0.2% ×)
  1kHz <f≤10kHz± (0.1% x จอแสดงผล + 0.3% x ช่วง), ± ((0.067 × (f – 1))% x จอแสดงผล)
  10kHz < f≤100kHz± (0.5% x จอแสดงผล + ช่วง 0.5% x), ± ((0.09 × (f – 10))% x จอแสดงผล)
  ข้อผิดพลาดการขยายตัวพลังงาน   ไฟ AC: 0.18%, ไฟ DC: 0.15%
  ช่วงกำลังงาน   2.2mW ~ 4.4kW @ 220V, PF = 0.01 ~ 1
  ความละเอียดพลังงานที่ใช้งาน   0.1mW
  ช่วงความถี่   DC, 0.5Hz ~ 100kHz
  ความแม่นยำของความถี่   จอแสดงผล± 0.1% ×
  ข้อผิดพลาดการขยายความถี่   0.20%
  การวัดค่าฮาร์มอนิก   11Hz ~ 600Hz, 1 ~ 50th เนื้อหาฮาร์มอนิก, การบิดเบือนทั้งหมด
  ช่วงพลังงานไฟฟ้า   0 ~ 99999MWh (ความละเอียด: 1mWh / 0.01mAh)
  ความแม่นยำพลังงานไฟฟ้า    ± (0.1% ×จอแสดงผล + ช่วง 0.1% ×)
  ข้อผิดพลาดการขยายตัวพลังงานไฟฟ้า   0.20%
  พลังงานไฟฟ้านับ   H: 999 นาที: 59 วินาที: 59
  กรอง   500Hz, 5.5kHz สายแรงดันไฟฟ้า, สายกระแสและตัวกรองความถี่
  อัตราส่วนแปรผัน   1.0 ~ 10,000.0
  รอบการอัพเดทข้อมูล   100m / 250m / 500m / 5 [s]
  สัญญาณเตือนภัย   5 กลุ่ม, แรงดันไฟฟ้า, กระแสไฟฟ้า, ขีด จำกัด บน / ล่าง, ขีด จำกัด
  อินเตอร์เฟซการควบคุม    มาตรฐาน: RS-232; ทางเลือก: RS-485
  ขนาด   213 (W, ตัวเรือนแม่พิมพ์ด้านหน้า) × 88 (H, ตัวเรือนด้านหน้า) × 380 (D, รวมทั้งขั้ว)
  opening   210 (W) × 85 (H) mm210 (W) × 85 (H) มม
  ความสูงเท้า   ประมาณ 15 มม. 15 มม
  น้ำหนักเครื่อง   ประมาณ 2กก.
  การสูญเสียพลังงานทั้งหมด   ประมาณ 10VA

          ราคาสินค้า : ....โทรสอบถาม.....

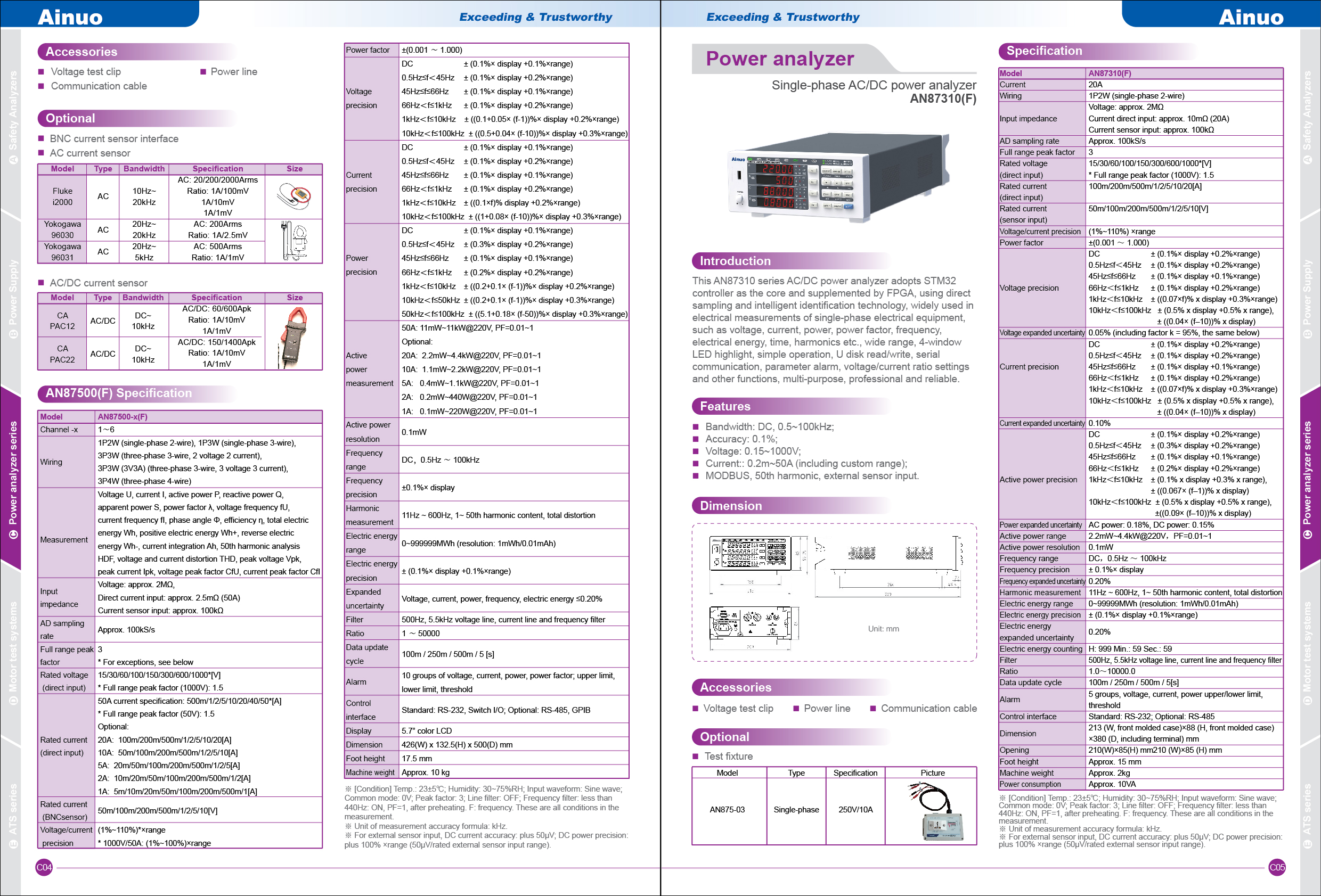

          ดาวน์โหลดแคตตาล็อก
