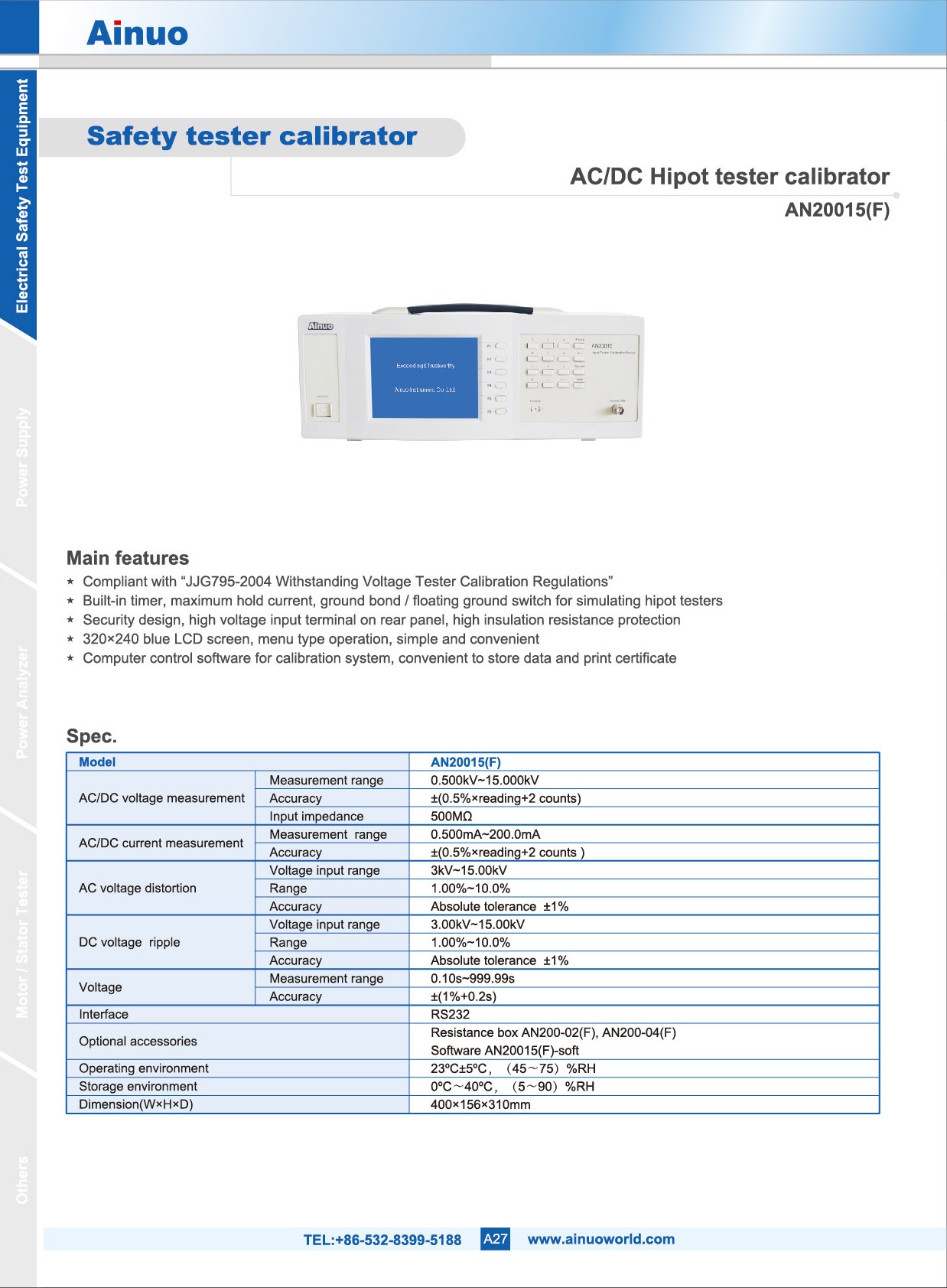

Ainuo AN20015(F) เครื่องสอบเทียบแรงดันไฟสูง

เครื่องสอบเทียบอุปกรณ์ทดสอบแรงดันสูงแบบ AC/DC และระบบกราดว์ GB

AC/DC Withstanding Voltage & GB Analyzer Calibrator

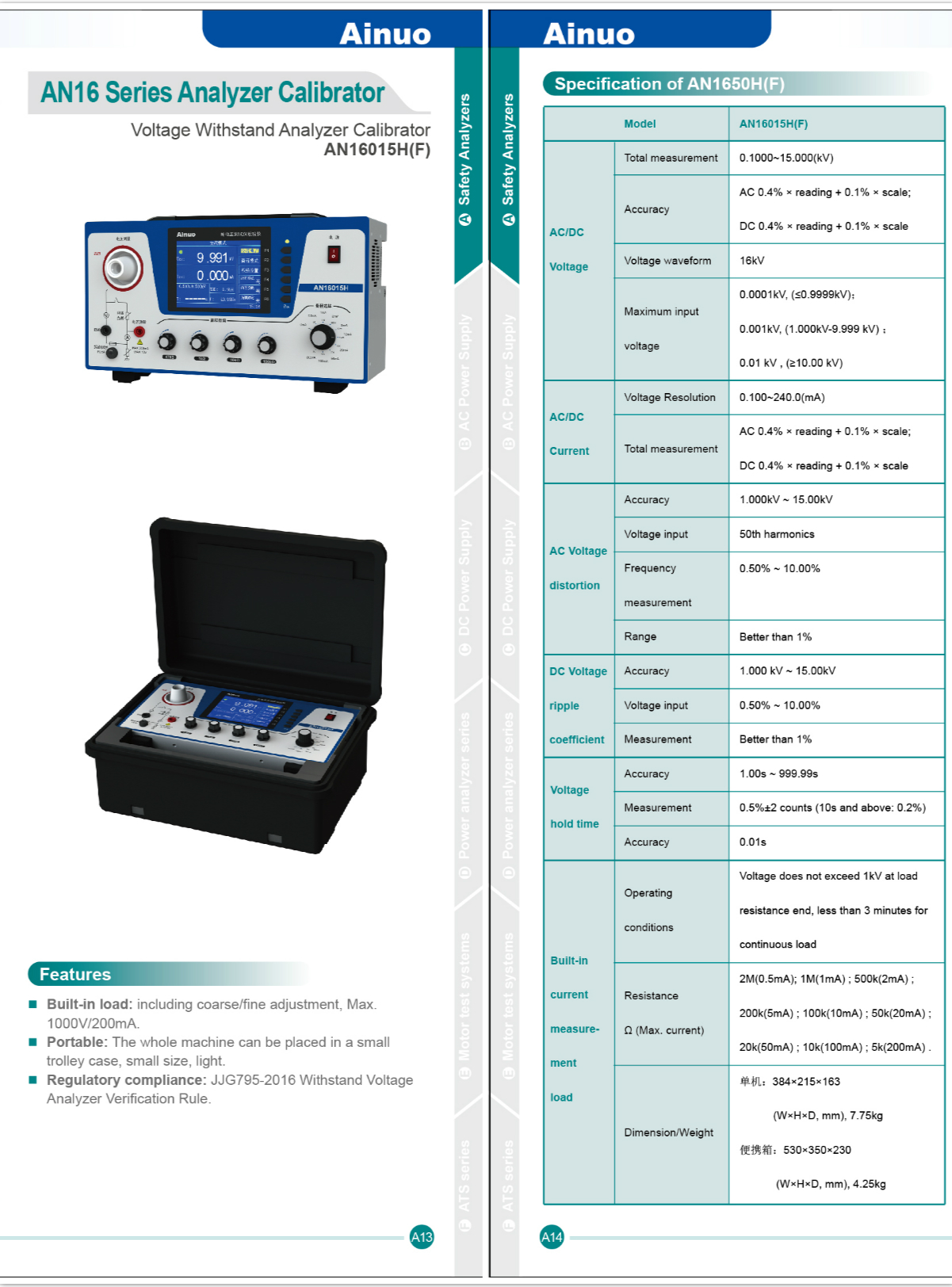

AN16015H (แทนที่รุ่นเดิม AN20015)



รายละเอียดทั่วไป:

  • รองรับมาตรฐาน JJG795-2016 เป็นเครื่องที่ใช้สำหรับการสอบเทียบเครื่อง                       Withstanding Voltage Tester และ ระบบกราวด์ดิ่ง (Ground Bond)
  • รองรับโหลดขนาด 1000V/200mA ที่สามารถปรับค่าความละเอรยดและหยาบได้
  • สามารถสอบเทียบฟังก์ชั่น ACW, DCW, GB/Earth continity ในตัวเครื่องเดียว
  • ตัวเครื่องขนาดเล็ก สะดวกที่จะตั้งในที่ขนาดเล็กได้ มีน้ำหนักเบา

รายละเอียดทางเทคนิค:


 Technical Parameter

  การวัดแรงดัน AC/DC

  ย่านวัด

  0.500kV~15.000kV

 ความแม่นยำ

  AC: 0.500kV~15.00kV, ±(0.4% x reading + 0.1% x scale)

  DC: 0.500kV~15.00kV, ±(0.4% x reading + 0.1% x scale)

  ความละเอียดของแรงดัน

  0.0001kV (<0.9999kV)
  0.001kV, (>1.000kV)

  การวัดกระแส AC/DC

  ย่านวัด

  0.100mA~240.0mA

  ความแม่นยำ

 ±(0.4% x reading + 0.1% x scale )

  อัตราการบิดเบือนแรงดัน AC

  ย่านวัดแรงดันอินพุท

  1.000kV~15.00kV

  ย่านวัด

  0.50%~10.00%

  ค่าความผิดพลาด

  ดีกว่า 1%

  อัตราการบิดเบือนแรงดัน DC

  ย่าน แรงดันอินพุท

  1.000kV~15.00kV

  ย่านการวัด

  0.500%~10.00%

  ค่าความผิดพลาด

   ดีกว่า 1%

   การตั้งเวลาของแรงดัน

  ย่านการวัด

  1.00 ~ 999.99 วินาที

  ความละเอียด

   ±(0.5% + 0.2 counts)

  การทดสอบค่า ACW

  เวลาในการทดสอบ

  0, 0.1 ถึง 999.9 วินาที

  ค่าความผิดพลาดแรงดัน

  100-2500Vdc , ±(2% x reading + 5 counts)

  การชารจ์กระแสย่านต่ำสุด

  0 - 3.500uA, Auto/maunal

  การทดสอบ GB

  ค่ากระแสสูงสุด 2.0 - 32.0A



  ค่าความต้านทานสูงสุด 600 mΩ



  ค่าแรงดันเปิดสูงสุด 12V

  น้ำหนัก   4 กก.
  ขนาด      483x178x550 มม.
 ความสิ้นเปลืองพลังงาน   1000VA



ดาวน์โหลด.....แคตตาล็อก
